GB/T 4857.10-2005 包装 运输包装件基本试验 第10部分;正弦变频振动试验方法

GB/T 4857.10-2005《包装 运输包装件基本试验 第10部分：正弦变频振动试验方法》是中国针对运输包装件及单元货物在正弦变频振动环境下性能测试的国家标准，旨在评估其在运输过程中承受变频振动或共振时的强度及对内装物的保护能力。以下从标准基本信息、技术要求、试验方法及修订变化等方面进行综合说明：

一、GB/T 4857.10-2005标准基本信息

发布与实施

• 发布日期：2005年5月25日

• 实施日期：2005年11月1日

• 替代标准：替代GB/T 4857.10-1992。

• 归口单位：全国包装标准化技术委员会。




  国际标准参考

  修改采用ISO 8318:2000《包装——完整、满装的运输包装和单元货物——正弦变频振动试验》，主要调整了格式、术语定义及温湿度条件要求。

二、GB/T 4857.10-2005适用范围

• 适用对象：运输包装件及单元货物，用于评定其在正弦变频振动或共振情况下的强度及包装对内装物的保护能力。

• 应用场景：可作为单项试验或与其他试验（如堆码、温湿度调节）组合使用，模拟运输过程中的振动环境。

三、GB/T 4857.10-2005技术要求与试验设备

试验原理

通过振动台对样品施加垂直正弦振动，频率在3Hz~100Hz范围内以每分钟1/2倍频程的速率扫频，或针对共振频率进行特定范围的振动。

必要时可添加负载模拟堆码底部的实际运输条件。

试验设备要求

振动台：需具备足够的尺寸、刚度和承载能力，振动台面保持水平（与水平角度变化≤0.3°），较低共振频率高于试验较高频率（如≥100Hz）。可配备低围栏防止样品位移。

仪器：包括加速度计、信号调节器和数据记录装置，测量精度需满足频率范围的±5%。

参数控制

加速度：典型低加速度值为0.2g~0.5g（方法B共振扫频）。

水平振动分量：峰值不超过垂直分量的20%。

四、GB/T 4857.10-2005试验程序

预处理与条件

• 按GB/T 4857.2进行温湿度调节，试验环境需与预处理条件一致，否则需在样品离开预处理环境后5分钟内启动试验。

  试验步骤

• 方法A（扫频试验）：

• 方法B（共振试验）：

• 结果检查：试验后检查包装及内装物的破损、变形或泄漏情况。

  1.通过低加速度扫频确定主共振频率，并在其±10%范围内持续振动。

  2.样品重心垂直对准振动台中心，必要时加载模拟堆码重量。

  3.频率在3Hz~100Hz间扫频，重复次数参考附录A。

五、GB/T 4857.10-2005修订变化（2005版 vs 1992版）

适用范围扩展：从“运输包装件”扩展至“单元货物”。

技术要求调整：

• 振动台台面要求从“高度差指标”改为“角度变化≤0.3°”。

• 新增对测试仪器的规定，取消对振动加速度的明确要求。

  附录调整：增加附录A（资料性附录），提供振动时间参考。

六、GB/T 4857.10-2005实施意义与检测服务

行业意义

• 规范化：统一测试方法，提升包装设计可靠性和数据可比性。

• 降损提效：通过模拟振动环境优化包装设计，减少运输破损风险。

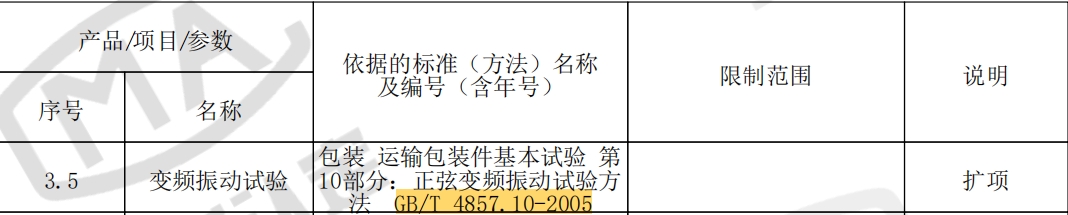

  检测服务：创京检测可提供符合标准的试验服务，支持CMA/CNAS认证报告，周期约3-10个工作日（以实际测试周期为准）。
