电压跌落测试

发布时间:2023-07-25人气:310

  电压跌落测试原理,电压跌落测试标准


  1.电压跌落测试项目:电压暂降和短时中断


  2.电压跌落测试参考标准:IEC61000-4-11:2004


  3.电压跌落测试主要测试设备:试验信号发生器


  限值:

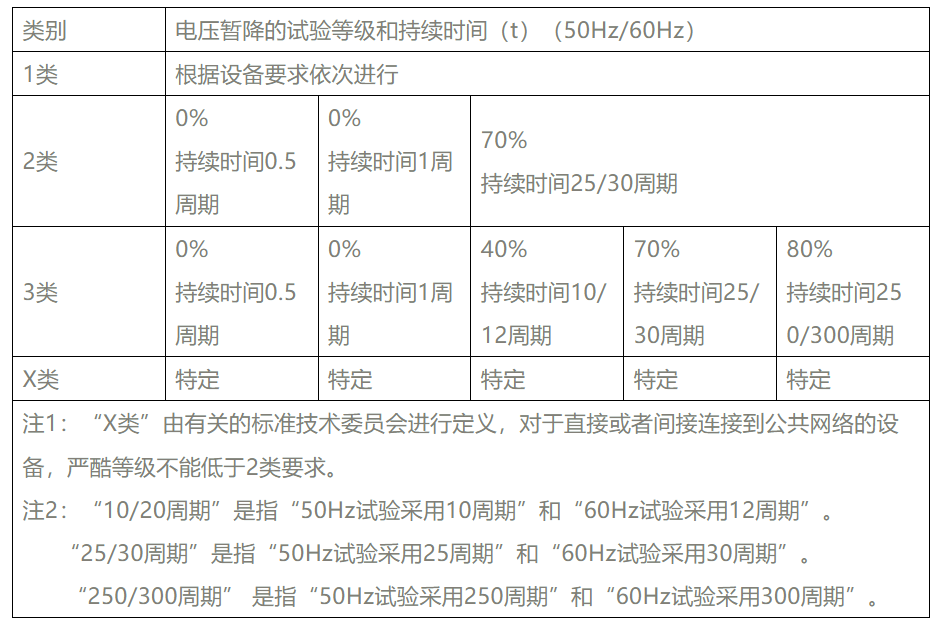

  表1电压暂降试验优先采用的试验等级和持续时间

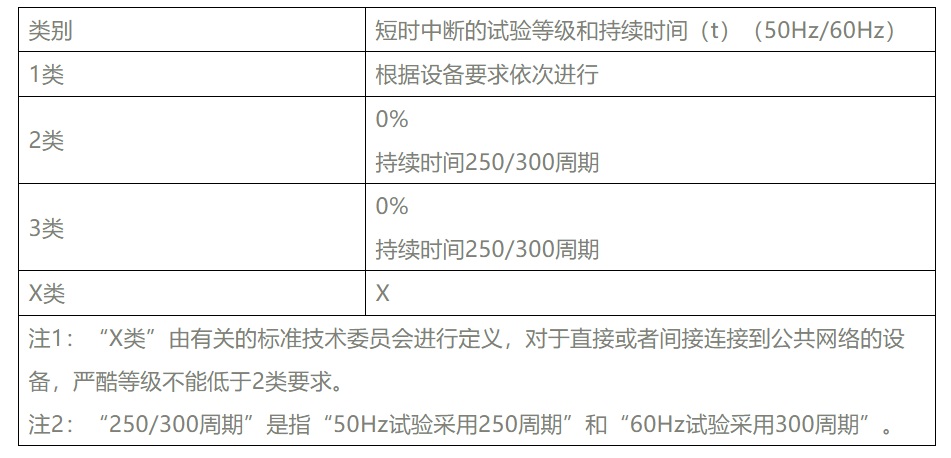

       表 2 短时中断试验优先采用的试验等级和持续时间


  注1:“X类”由有关的标准技术委员会进行定义,对于直接或者间接连接到公共网络的设备,严酷等级不能低于2类要求。


  注2:“250/300周期”是指“50Hz试验采用250周期”和“60Hz试验采用300周期”。


  第1类:适用于受保护的供电电源,其兼容水平低于公用供电系统。它涉及到对电源骚扰很敏感的设备(例如。实验室的仪器、某些自动控制和保护设备及计算机等)的使用。(安装在第1类环境中的设备要求有保护装置如不间断电源UPS、滤波器或浪涌抑制器等。)


  第2类:一般适用于商用环境的公共耦合点PCC和工业环境的内部耦合点IPC。该类的兼容水平与公用供电系统的相同。因此涉及用于公用系统的元件也适用于这类工业环境。


  第3类:仅适用于工业环境中的IPC。该类某些骚扰现象的兼容水平要高于第2类。在连接有下列设备时应认为是这类环境:a.大部分负荷经换流器供电;b.有焊接设备;c.频繁启动的大型电动机;d.变化迅速的负荷。
