IEC 62236-4:2018轨道交通.电磁兼容性.第4部分:信号和通信设备的发射与抗扰度

一、IEC 62236-4:2018标准基本信息

• 标准名称: 轨道交通 电磁兼容 第4部分:信号和电信设备的发射与抗扰度

• 标准号: IEC 62236-4:2018

• 发布机构: 国际电工委员会

• 发布日期: 2018年

• 实施状态: 现行有效

• 标准性质: 国际标准

• 标准系列: 本标准是 IEC 62236(对应欧洲标准 EN 50121)系列标准的一部分,该系列全面覆盖了轨道交通整个系统的电磁兼容性。

二、IEC 62236-4:2018适用范围与关键内容

• 适用范围:

• 信号设备: 列车自动控制系统、联锁系统、轨道电路、信号机、计轴设备。

• 电信设备: 调度通信系统、无线列调、乘客信息系统、闭路电视、广播系统、数据传输设备。

• 本标准适用于轨道交通领域的信号和电信设备及其子系统。

• 涵盖的设备包括但不限于:

• 包括安装在控制中心、轨道旁、车站和车辆上的固定式设备。

• 关键内容概述:

• 本标准是一个产品类电磁兼容性(EMC)标准。其核心目标是确保信号和电信设备在复杂的轨道交通电磁环境中能够无干扰地工作(抗扰度),并且自身不产生过量的电磁骚扰(发射),从而保障整个轨道交通系统运行的安全、可靠和高效。

三、IEC 62236-4:2018配套与引用标准

• 核心配套标准:

• IEC 62236-1: 轨道交通 电磁兼容 第1部分:总论

• IEC 62236-2: 轨道交通 电磁兼容 第2部分:整个铁路系统对外界的发射

• IEC 62236-3-1: 轨道交通 电磁兼容 第3-1部分:机车车辆 列车和完整的车辆

• IEC 62236-3-2: 轨道交通 电磁兼容 第3-2部分:机车车辆 设备

• IEC 62236-5: 轨道交通 电磁兼容 第5部分:地面供电装置和设备的发射与抗扰度

• 整个系列标准共同构成了一个完整的轨道交通EMC评估框架。

• 引用标准:

• IEC 61000-4-2: 静电放电抗扰度试验

• IEC 61000-4-3: 射频电磁场辐射抗扰度试验

• IEC 61000-4-4: 电快速瞬变脉冲群抗扰度试验

• IEC 61000-4-5: 浪涌抗扰度试验

• CISPR 系列标准(用于发射测试)

• 引用了大量基础的EMC测试标准,例如:

四、IEC 62236-4:2018主要技术内容与要求

1、抗扰度要求:

射频电磁场抗扰度: 抵抗来自电台、手机等无线发射器的干扰。

脉冲磁场抗扰度: 抵抗由牵引电流短路、雷击等产生的强脉冲磁场。

浪涌抗扰度: 抵抗由开关操作、雷击感应等在电源线和信号线上产生的高能量瞬态过电压。

电快速瞬变脉冲群抗扰度: 抵抗由继电器、接触器动作等产生的一系列快速瞬变脉冲。

静电放电抗扰度: 抵抗操作人员接触设备时产生的静电放电。

工频磁场抗扰度: 抵抗由牵引电流等产生的强工频磁场。

设备必须能够承受轨道交通环境中特有的严酷电磁骚扰而不降低性能。测试项目包括:

2、发射要求:

传导骚扰发射: 测量从设备电源端口和信号端口传出的骚扰。

辐射骚扰发射: 测量设备通过空间辐射的骚扰。

设备自身产生的电磁骚扰不得超过规定的限值,以确保不会干扰其他敏感的列车运行设备。

3、性能判据：标准定义了设备在抗扰度测试期间的性能等级。对于安全相关的信号设备,通常要求最严格的判据,即性能判据A:在测试期间和之后,设备应按规定持续正常性能,不允许有任何性能降级或功能丧失。

五、IEC 62236-4:2018重要性及应用

1、重要性:

直接关乎行车安全: 信号和电信系统是轨道交通的“神经中枢”和“大脑”。其EMC性能失效可能导致信号误码、通信中断、系统误动或拒动,进而引发运营混乱甚至安全事故。

确保系统可靠性: 轨道交通电磁环境极其复杂(存在大功率牵引系统、频繁开关操作),高标准的EMC要求是保证系统7x24小时不间断可靠运行的基础。

全球市场准入: 该系列标准(尤其是作为欧洲标准的EN 50121系列)是产品进入欧洲及全球大多数轨道交通市场必须满足的强制性要求。

系统集成与互操作性保障: 统一的EMC标准确保了不同供应商提供的设备能够在同一系统中兼容工作。

2、应用场景:

信号和电信设备制造商的研发、设计与型式试验。

第三方检测认证机构进行产品的EMC符合性评估和认证。

业主和系统集成商在招标和验收时的技术依据。

六、IEC 62236-4:2018实施中的注意事项

1、测试的严酷等级: 轨道交通设备的EMC测试等级通常远高于普通工业或商业设备,以应对其实际运行中更为恶劣的电磁环境。

2、端口与电缆处理: 标准要求对设备的所有端口(电源、通信、控制、接地等)及其连接电缆进行测试,因为电缆是接收和辐射干扰的主要途径。

3、安装条件的影响: 设备最终的EMC性能可能受到机柜、布线、接地等安装条件的影响。制造商需在技术文件中明确安装要求。

4、风险管理与功能安全: 对于涉及安全功能的设备,其EMC性能必须作为功能安全(如遵循EN 50126/8/9系列标准)评估的一部分,确保电磁干扰不会导致危险侧失效。

七、IEC 62236-4:2018总结

IEC 62236-4:2018 是保障轨道交通信号和电信系统电磁兼容性的基石标准。它通过规定极高的抗扰度和严格的发射限值,确保了这些关键系统在充满挑战的电磁环境中能够免疫于干扰并洁身自好。该标准的符合性不仅是产品进入市场的通行证,更是构建安全、可靠、高效的现代轨道交通网络不可或缺的技术支柱。对于设备供应商、系统集成商和业主而言,深入理解和严格执行本标准是确保整个轨道交通系统生命线畅通无阻的关键。

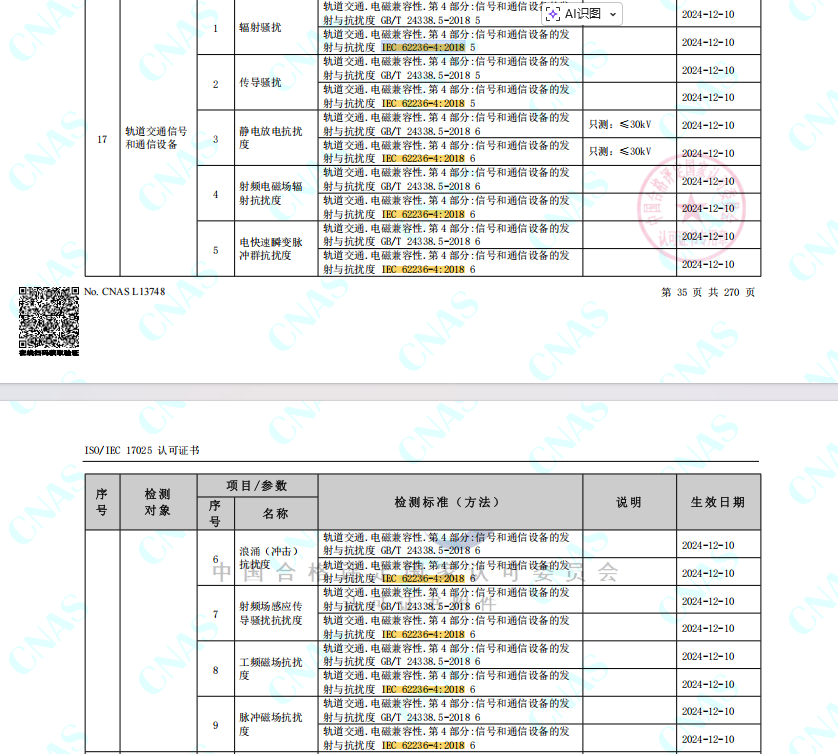

创京检测IEC 62236-4:2018标准资质范围
