EN 50155:2021铁路设施 铁道车辆 电子装置

EN 50155:2021 是欧盟针对轨道交通机车车辆电子设备的综合性标准,全称为《铁路应用-机车车辆电子装置》(Railway applications - Electronic equipment used on rolling stock)。该标准规定了在铁路车辆上使用的电子设备在设计、制造和测试方面的严格要求,以确保它们在严苛的铁路运营环境中能够安全、可靠地运行。以下是该标准的主要内容和要点:

1. EN 50155:2021标准基本信息

• 标准全称:Railway applications - Electronic equipment used on rolling stock

• 版本:EN 50155:2021 (于2022年6月28日发布,取代了之前的EN 50155:2017版)

• 适用范围:适用于所有在轨道交通机车车辆上安装的电子设备,包括控制、调节、保护、诊断、能源供应等装置 。

• 法律地位:是欧盟铁路系统互操作性指令(2008/57/EC)下的协调标准,用于证明产品符合CE标记的要求。

2. EN 50155:2021核心测试要求

EN 50155:2021 涵盖了一系列严格的可靠性测试项目,以确保设备在极端环境下的性能。主要测试包括:

3. EN 50155:2021主要更新变化(相较于2017版)

EN 50155:2021 版本引入了一些重要变更,包括 :

• 新增了对供电系统的分类描述及要求:更详细地规定了直流供电系统、交流供电系统和电池供电系统的要求。

• 更新了EMC要求:明确连接到特定供电系统的端口在EMC测试中被视为等效于电池参考端口。

• 其他技术调整:以适应现代轨道交通技术的发展。

4. EN 50155:2021适用的产品与设备

该标准适用于广泛安装在铁路机车车辆上的电子电气设备,例如 :

• 控制和调节设备:如列车控制管理系统(TCMS)、牵引控制单元。

• 保护装置:如断路器、继电器保护系统。

• 诊断设备:如状态监测传感器和系统。

• 能源供应设备:如辅助变流器、蓄电池充电机。

• 乘客信息系统(PIS)、闭路电视(CCTV)、烟火报警系统 等。

5. EN 50155:2021重要特点与注意事项

• 与其他标准的协同使用:完全符合EN 50155:2021通常需要同时满足其他相关标准的要求,例如:

• 机械振动与冲击:IEC 61373标准 。

• 电磁兼容性(EMC):EN 50121-3-2标准 。

• 中国国家标准:如GB/T 25119(轨道交通电子装置)、GB 21563(振动冲击)等,尤其产品也面向中国市场时。

• 严格的环境适应性:标准对温度、湿度、振动、冲击等的要求极为严格,以确保设备在铁路恶劣环境下的高可靠性 。

• 安全性至关重要:轨道交通设备的安全性是首要考虑,所有测试都旨在最大限度地降低设备故障带来的风险。

6. EN 50155:2021认证与符合性

• CE认证:出口至欧盟的轨道交通车载电子设备通常需要进行CE认证,以证明符合包括EN 50155在内的相关协调标准。

• 测试流程:

1. 选择具备资质的检测机构(通常需具备CNAS/CMA资质 )。

2. 准备样品和技术文件。

3. 实验室依据EN 50155:2021及其他适用标准进行全套测试。

4. 测试通过后,检测机构出具测试报告。

5. 制造商签署符合性声明(DoC),产品加贴CE标志。

• 整合认证:通常还需结合其他标准(如EN 50121系列 for EMC)进行整体评估。

7. EN 50155:2021为何它重要?

• 安全性与可靠性:确保电子设备在复杂的铁路电磁环境和严苛的物理条件下(如剧烈振动、极端温度)能持续稳定工作,保障列车运行安全 。

• 市场准入是产品进入欧洲乃至全球轨道交通市场的强制性要求或核心门槛。

• 产品质量提升:通过满足该标准,促使制造商提升产品设计和制造水平,增强产品耐用性和可靠性 。

8. EN 50155:2021标准动态与资源

• 当前最新版本为 EN 50155:2021。

• 制造商和测试实验室应始终以最新发布的标准版本为准进行设计和认证。

• 建议从官方标准机构或认可的渠道获取完整的标准文本以获取最准确和详细的信息。

EN 50155:2021总结

EN 50155:2021 是轨道交通机车车辆电子设备领域一份极其重要且全面的标准。它通过一系列严苛的环境、机械、电气和EMC测试,确保车载电子设备在复杂的铁路应用环境中具备高度的可靠性和安全性。

对于制造商而言,务必注意:

1. 尽早介入:在产品设计和开发阶段就考虑并导入标准的要求。

2. 全面测试:理解并准备应对标准涵盖的各类测试项目,特别是振动、冲击、EMC和气候适应性测试。

3. 协同标准:关注并满足与之配套的其他相关标准(如IEC 61373, EN 50121-3-2等)。

4. 选择合规格的检测机构:与具备丰富轨道交通检测经验和相应资质的实验室合作 。

建议在正式进行产品认证前,与专业的检测认证机构沟通,以获取最新、最准确的标准应用和测试指南。

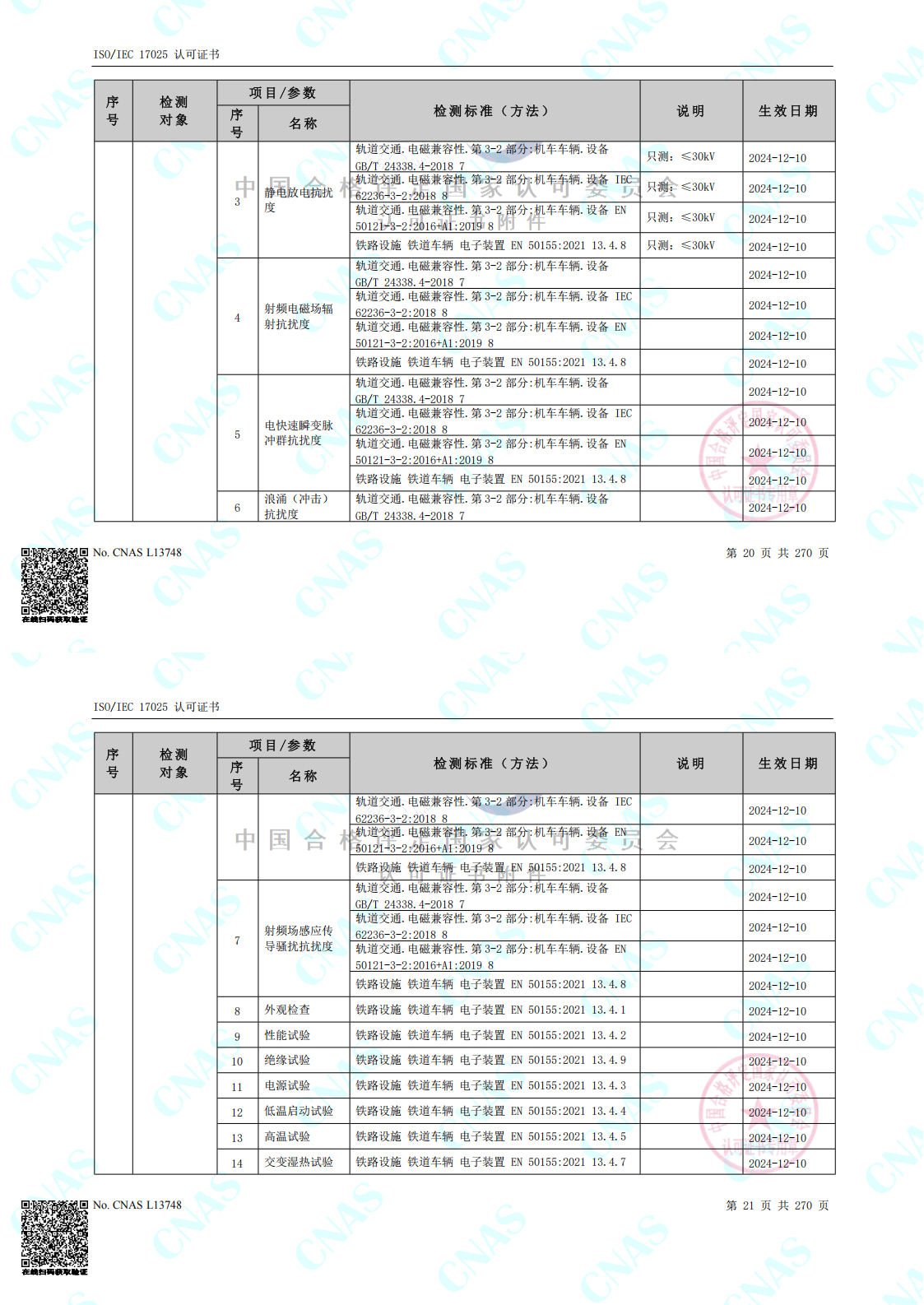

上海创京检测EN 50155:2021标准资质范围
