ETSI EN 301 489-3 V2.1.1(2019-03)电磁兼容性和射频频谱问题（ERM）, 射频设备和服务的电磁兼容性（EMC）标准,第3部分:短距离低功率射频产品电磁兼容检测 (其工作频

ETSI EN 301 489-3 V2.1.1 是欧盟针对短程设备(SRD) 的电磁兼容性(EMC)专项标准。它规定了在 9 kHz 至 246 GHz 频率范围内工作的短程设备及其辅助设备的电磁兼容性要求,是欧盟无线电设备指令(RED 2014/53/EU)下CE认证的重要协调标准之一。

以下是该标准的关键信息:

1. ETSI EN 301 489-3 V2.1.1标准基本信息

• 标准全称:ElectroMagnetic Compatibility (EMC) standard for radio equipment and services; Part 3: Specific conditions for Short Range Devices (SRD)

• 版本:V2.1.1 (2019-03)

• 适用范围:适用于所有在9 kHz至246 GHz频率范围内工作的短程设备(SRD)及其辅助设备。

• 法律依据:满足欧盟无线电设备指令(RED 2014/53/EU)的电磁兼容性基本要求。

2. 什么是短程设备(SRD)?

短程设备(SRD)通常指传输距离较短、发射功率较低的无线电设备,它们通常使用集成、专用或外部天线,采用各种调制方式,且一般不需要单独的无线电执照。常见的SRD包括:

• 车载雷达设备(如电子狗雷达)

• 智能交通系统

• 无线遥控装置(如玩具、车库门遥控器)

• 射频识别(RFID)设备

• 无线传感器

• 近距离通信设备(如某些类型的蓝牙、Zigbee设备)

• 医疗植入物通信系统

• 报警系统

• 无线音频设备

3. ETSI EN 301 489-3 V2.1.1核心测试要求

该标准规定了SRD的发射和抗扰度要求,测试需同时参考ETSI EN 301 489-1(通用EMC要求) 和本专用标准。主要测试项目包括:

发射(Emission)测试

• 辐射发射:测量设备通过机壳或空间辐射的电磁骚扰水平。

• 传导发射:测量设备通过直流或交流电源端口、有线信号端口(如网络端口)传导的电磁骚扰水平。

抗扰度(Immunity)测试

• 射频电磁场抗扰度:检验设备在特定频段(如80MHz至6GHz)的射频干扰下的正常工作能力。

• 静电放电抗扰度:检验设备对静电放电事件的抵抗能力。

• 电快速瞬变脉冲群抗扰度:检验设备对电快速瞬变脉冲群干扰的抵抗能力。

• 浪涌抗扰度:检验设备对电源线或信号线上浪涌冲击的抵抗能力。

• 射频场感应的传导骚扰抗扰度:检验设备对通过电缆导入的射频干扰的抵抗能力。

• 电压暂降与短时中断抗扰度:检验设备在供电电压暂降或短时中断时的性能表现。

4. 性能判据(Performance Criteria)

抗扰度测试后,设备需满足标准定义的性能判据,通常分为:

• 判据A:测试期间和之后,设备应按预期持续正常运行。

• 判据B:测试期间功能或性能可允许有暂时性的丧失或降级,但测试后能自行恢复正常,无需操作者干预。

• 判据C:允许功能丧失,但可通过复位、重启等操作恢复正常。

具体适用的判据取决于设备的功能和重要性。

5. ETSI EN 301 489-3 V2.1.1认证流程

1. 确定产品类别:确认产品属于短程设备(SRD),并确定其工作频段和调制方式。

2. 选择认证机构:选择具备资质的机构(如上海创京检测)进行测试。

3. 准备技术文件:包括产品说明书、电路图、关键元器件清单、风险评估报告等。

4. 样品测试:实验室依据ETSI EN 301 489-3 V2.1.1和ETSI EN 301 489-1等标准进行测试。

5. 出具报告与证书:测试通过后,机构出具测试报告和符合性证明。

6. 签署符合性声明(DoC):制造商签署欧盟符合性声明。

7. 加贴CE标志:产品加贴CE标志,进入欧盟市场。

6. ETSI EN 301 489-3 V2.1.1重要注意事项

• 标准版本有效性:ETSI EN 301 489-3 V2.1.1 (2019-03) 是一个正式生效的版本。然而,ETSI标准会更新,需密切关注欧盟官方期刊(OJEU)以确认其作为协调标准的最新状态。

• 与通用部分的关系:测试必须结合ETSI EN 301 489-1(通用要求)的最新适用版本一起使用。例如,V2.1.1发布时引用的是Draft ETSI EN 301 489-1 V2.2.1 (2017-03),但后续EN 301 489-1可能有更新版本。

• 其他适用标准:SRD产品除需满足EMC要求外,通常还需满足其他相关标准,特别是无线电频谱标准(如ETSI EN 300 328用于2.4GHz ISM频段设备,ETSI EN 300 330用于9kHz-25MHz频段设备等)和安规标准(如EN 62368-1)。

• 测试配置:测试应在设备典型应用配置下进行,并需详细考虑天线的类型(集成/外部)、辅助设备的连接等。

7. ETSI EN 301 489-3 V2.1.1为何它重要?

• 市场准入:是短程设备获得CE标志、进入欧洲市场的强制性要求。

• 产品可靠性:确保设备在复杂的电磁环境中能正常工作且不干扰其他设备,提升产品品质和用户体验。

• 合规性:满足欧盟无线电设备指令(RED)的法律法规要求,避免市场处罚或召回风险。

8. ETSI EN 301 489-3 V2.1.1标准系列中的位置

ETSI EN 301 489是一个庞大的系列标准:

• ETSI EN 301 489-1:是所有无线电设备的通用EMC要求,是其他各部分的基础。

• ETSI EN 301 489-3:是针对短程设备(SRD) 的专用条件,是对第1部分的补充和细化。

• 该系列还有其他部分,分别对应特定类型的无线电设备,如第17部分(宽带数据传输系统)、第19部分(GNSS接收器)、第33部分(超宽带设备)等。

ETSI EN 301 489-3 V2.1.1总结

ETSI EN 301 489-3 V2.1.1 是欧盟对短程设备(SRD)电磁兼容性的核心标准之一。它为确保各类SRD在电磁环境中的兼容性和可靠性提供了详细的技术规范和测试方法。制造商需密切关注其与通用部分EN 301 489-1的版本配套关系以及标准本身的更新动态,以确保产品持续符合欧盟法规要求。

建议在正式进行认证前,务必与选择的认证机构确认当前适用的最新标准版本以及具体的测试要求。

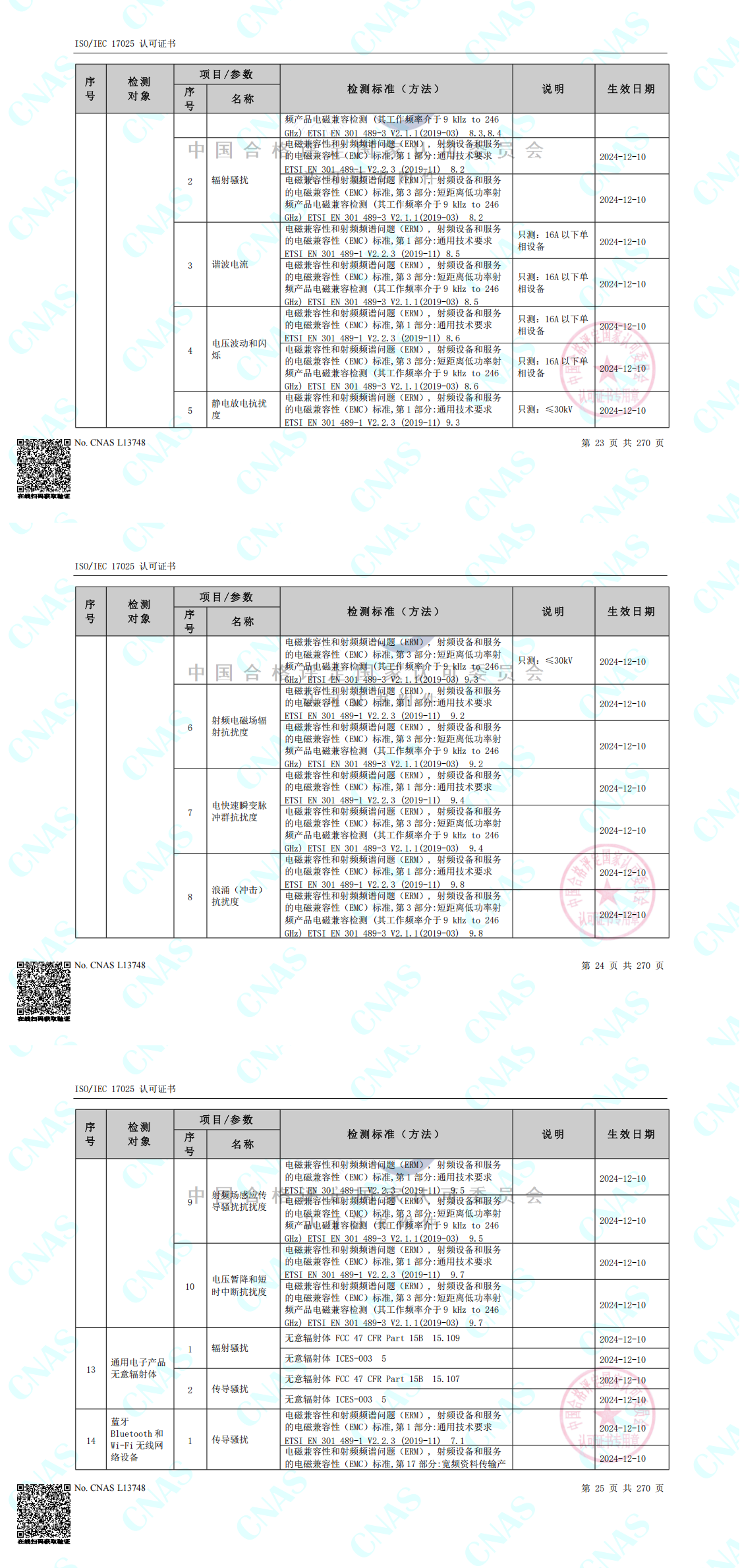

上海创京ETSI EN 301 489-3 V2.1.1标准资质范围
