IEC 61000-6-2:2016电磁兼容 通用标准 工业环境中的抗扰度试验

一、IEC 61000-6-2:2016标准基本信息

• ◆  标准名称: 电磁兼容性(EMC) - 第6-2部分:通用标准 - 工业环境中的抗扰度

• ◆  标准号: IEC 61000-6-2:2016

• ◆  发布机构: 国际电工委员会

• ◆  发布日期: 2016年

• ◆  实施状态: 已被新版替代。目前最新版为 IEC 61000-6-2:2023。但在特定过渡期内,2016版可能仍被某些地区或项目接受。

• ◆  标准性质: 国际标准

• ◆  标准类型: 通用抗扰度标准

二、IEC 61000-6-2:2016适用范围与关键内容

• ■  适用范围:

• ◆  本标准适用于旨在在工业环境中使用的电气和电子设备。

• ◆  它适用于没有专用产品标准或产品类标准的设备。如果存在专用产品标准(如针对测量和控制设备的IEC 61326),则应优先采用专用标准。

• ◆  典型应用环境:工业厂房、发电站、变电站、中大型工厂车间等存在严重电磁骚扰的场所。

• ■  关键内容概述:

• ◆  本标准是一个通用抗扰度标准,它只规定了设备对电磁骚扰的抗扰度要求,而不包含发射要求。

• ◆  其核心目标是确保设备在严酷的工业电磁环境中能够持续稳定、可靠地运行,不会因外部的电磁骚扰而出现性能下降、功能失效或损坏。其规定的抗扰度试验等级通常远高于居住、商业和轻工业环境的标准。

三、IEC 61000-6-2:2016配套与引用标准

• ■  配套标准:

• ◆  IEC 61000-6-4: 通用发射标准 - 工业环境。此标准与-6-2配套使用,共同构成工业环境设备完整的EMC要求(抗扰度+发射)。

• ◆  专用产品标准: 如IEC 61326(测量、控制和实验室设备),当设备有专用标准时,不适用本标准。

• ■  引用标准:

• ◆  IEC 61000-4-2: 静电放电抗扰度试验

• ◆  IEC 61000-4-3: 射频电磁场辐射抗扰度试验

• ◆  IEC 61000-4-4: 电快速瞬变脉冲群抗扰度试验

• ◆  IEC 61000-4-5: 浪涌抗扰度试验

• ◆  IEC 61000-4-6: 对射频场感应的传导骚扰抗扰度

• ◆  IEC 61000-4-8: 工频磁场抗扰度试验

• ◆  IEC 61000-4-11: 电压暂降、短时中断和电压变化的抗扰度试验

• ◆  本标准本身是一个框架,其具体测试方法和技术要求引用了 IEC 61000-4系列 基础标准。例如:

四、IEC 61000-6-2:2016主要技术内容与要求

1、抗扰度试验要求(高等级):

• ◎  静电放电: 模拟操作人员对设备的放电。

• ◎  射频电磁场辐射: 模拟工业环境中的无线电台、对讲机等干扰。

• ◎  工频磁场: 模拟由大电流母线、变压器等产生的强磁场。

• ◎  电快速瞬变脉冲群: 模拟由继电器、接触器、断路器动作产生的频繁瞬态干扰。这是工业环境中最典型、最常见的干扰。

• ◎  浪涌: 模拟由雷击或大型开关操作在电网中引起的高能量过电压。

• ◎  传导骚扰: 模拟射频干扰通过电源线或信号线耦合到设备。

• ◎  电压暂降和短时中断: 模拟电网中因大负载启动或故障导致的短时电压问题。

• ◎  标准规定了设备需要承受的一系列电磁骚扰现象及其较高的测试等级,以应对工业环境的严酷性:

2、性能判据:

• ◎  判据A: 试验期间和之后,正常性能无任何衰减。(通常对关键功能要求)

• ◎  判据B: 试验期间性能暂时衰减或功能丧失,但可自行恢复。

• ◎  判据C: 功能暂时丧失,需操作者干预(如重启)才能恢复。

• ◎  标准定义了设备在抗扰度试验期间和之后允许的性能等级:

• ◎  制造商需根据设备在工业应用中的重要性,为其定义合适的、通常更为严格的性能判据。

五、IEC 61000-6-2:2016重要性及应用

• ■  重要性:

• ◆  全球市场准入的基础: 对于在工业环境中使用且没有专用EMC产品标准的设备,符合IEC 61000-6-2是满足欧盟(CE标志)等许多地区电磁兼容指令中抗扰度要求的基本途径。

• ◆  保障工业自动化与过程控制的可靠性: 高抗扰度是保证PLC、驱动器、传感器、控制系统等在复杂工业电磁环境中不误动、不失效的前提,直接关系到生产安全、效率和质量。

• ◆  为工业设备制造商提供高标准的設計目标: 为确保设备在真实工业环境中的鲁棒性提供了统一的、高要求的测试规范。

• ■  应用场景:

• ◆  “没有专用EMC标准”的各类工业电气电子设备的抗扰度测试与符合性声明。例如:某些类型的工业电源、专用控制器、未涵盖在其他标准中的工艺设备等。

• ◆  第三方检测机构进行EMC符合性评估的依据。

• ◆  系统集成商和最终用户评估设备能否在特定工业场合稳定运行的参考。

六、IEC 61000-6-2:2016实施中的注意事项

1、版本有效性: 请注意,IEC 61000-6-2:2016 已被 2023年版替代。在新产品设计和认证时,应优先考虑使用最新版本。需确认目标市场接受哪个版本。

2、优先适用原则: 必须首先确认您的产品是否存在专用的产品EMC标准。如果存在,必须使用专用标准。

3、环境界定: 正确判断产品是否用于“工业环境”。如果用于居住、商业或轻工业环境,则应适用抗扰度等级较低的 IEC 61000-6-1。

4、完整EMC符合性: 仅满足IEC 61000-6-2的抗扰度要求是不够的。设备还必须满足对应的发射标准 IEC 61000-6-4 的要求。

5、性能判据的合理定义: 对于工业设备,其关键控制和安全功能通常要求满足最严格的性能判据A。这需要在产品设计和测试策划阶段就明确。

七、IEC 61000-6-2:2016总结

IEC 61000-6-2:2016 是为工业环境中使用的电气电子设备设定的高标准通用抗扰度标准。它通过规定一系列严苛的抗扰度试验等级,验证设备在充满挑战的工业电磁环境下的生存能力和运行稳定性。虽然它已被新版取代,但其核心框架和严苛要求仍然是理解工业设备抗扰度设计的基础。对于制造商而言,在设计和认证产品时,务必关注标准的最新有效版本,并确保同时满足发射和抗扰度的完整要求,这是确保工业设备可靠性和实现全球市场准入的关键。

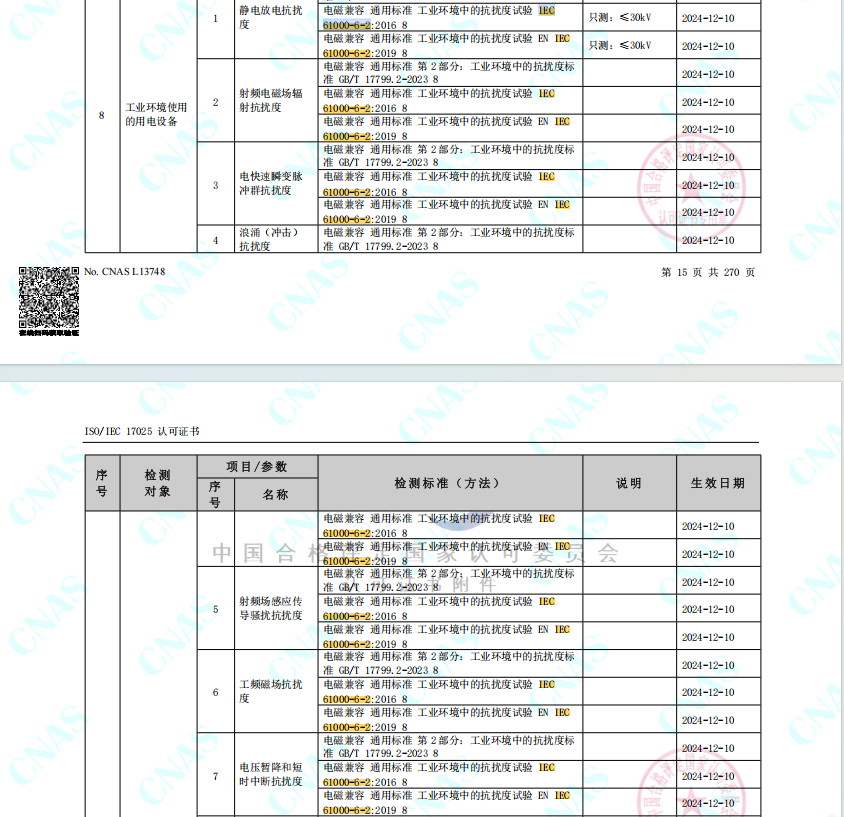

创京检测IEC 61000-6-2:2016标准资质范围
